Архитектура RISC (на примере ARM)

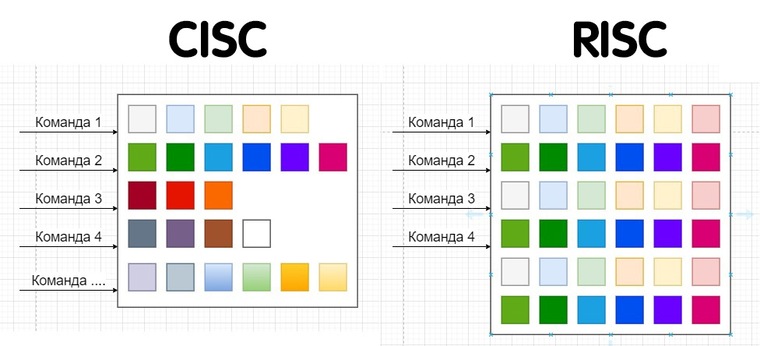

RISC vs CISC

• Reduced vs Complex Instruction Set Computer
• Простые операции
• Ограниченный набор простых команд (например, нет деления)
• Команда выполняется за один такт
• Фиксированная длина команды (простота декодирования)
• Конвейер
• Каждая операция разбивается на однотипные простые этапы, которые выполняются параллельно
• Каждый этап занимает 1 такт, в т.ч. декодирование
• Регистры
• Много однотипных взаимозаменяемых регистров (могут использоваться и для данных, и для адресации)

RISC vs CISC

• Модель работы с памятью
• Отдельные команды для загрузки/сохранения в память
• Команды обработки данных работают только с регистрами
• Сложность оптимизаций перенесена из процессора в компилятор
• Производительность сильно зависит от компилятора
• Итого: более простое ядро, выше частота процессора

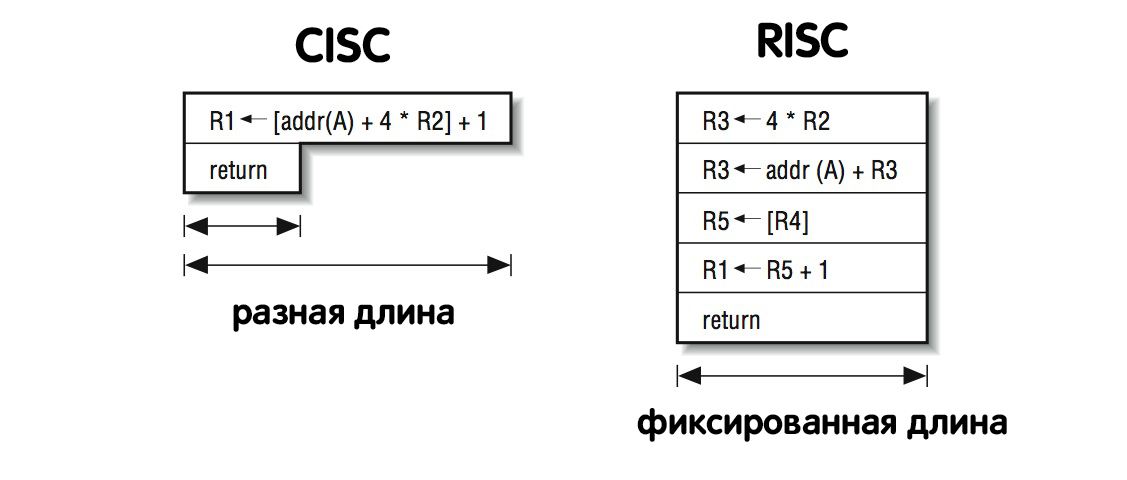

RISC vs CISC

• Команды сделали фиксированной длины
• увеличили число регистров, чтобы иметь большее пространство для работы с данными и реже обращаться к памяти.

RISC vs CISC

ARM

• ARM: Advanced RISC Machine
• Область применения: встраиваемые системы
• Разработчик: компания ARM Holdings, лицензирует дизайн процессора производителям оборудования
• Основные особенности:
• Энергоэффективность
• Низкая стоимость
• Относительно простое ядро
• Расширяемость

ARM v9

• самое новое семейство архитектуры
• добавлены такие возможности новые масштабируемые векторные SIMD (SVE2)
• матричные (SME/SME2) операции, а также функциональность трассировок.
• Armv9.4-A — это последний набор расширений Armv9.

ARM v9

• A в Armv9-A обозначает «Application Profile».
• Этот профиль поддерживает виртуальную память при помощи блоков управления памятью; скорее всего, вы обнаружите его в любых системах Arm, будь то телефон, ноутбук или сервер.
• профиль «R» для приложений с требованиями системы реального времени
• профили «M», которые чаще всего используют в микроконтроллерах, где отсутствуют блоки управления памятью.

Пример процессорор ARM

Режимы процессора ARM

• ARM (32 бит)
• Режим по умолчанию
• Доступны все команды процессора, работа с сопроцессором
• Thumb - 1 (16 бит )
• Высокая плотность кода, лучшее использование I-Cache
• На 16-битной памяти команда передается за один такт
• Ограниченный набор команд и регистров

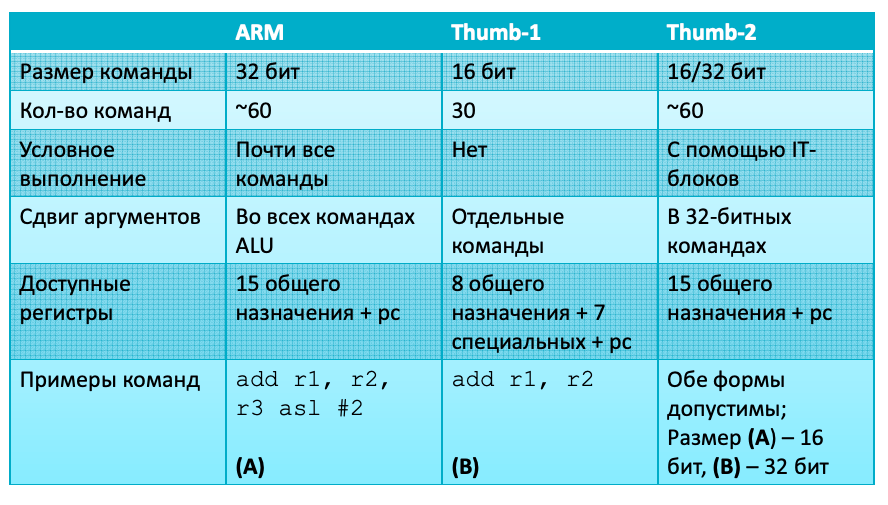

Режимы процессора ARM

• Thumb-2 (смешанный 16/32 бит)
• Объединяет преимущества ARM и Thumb-1
• Размер кода на 25% меньше при сравнимой производительности
• Jazelle (8 бит)
• Аппаратно реализовано свыше 60% команд Java-байткода
• Режим доступен только производителям оборудования

Регистры

• 16 регистров общего назначения
• Размер: 32 бита, используются в целочисленных командах, полностью взаимозаменяемые
• Именование: r0 - r15
• Некоторые регистры имеют специальные имена и назначение:
• PC (r15) – Program Counter
• LR (r14) – Link Register
• SP (r13) – Stack Pointer

Регистры

• Регистры состояния
• CPSR (Current Program Status Register): флаги, обработка прерываний
• SPSR (Saved Program Status Register): хранит копию CPSR при обработке прерывания
• Доступ: команды MRS/MSR
• Контрольные регистры
• Изменения параметров кэширования, управления памятью, режимов процессора и т.п.
• Доступ: команды MRC/MCR
• Вещественные регистры (FPU и векторного сопроцессора)

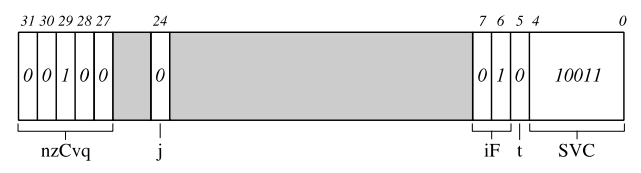

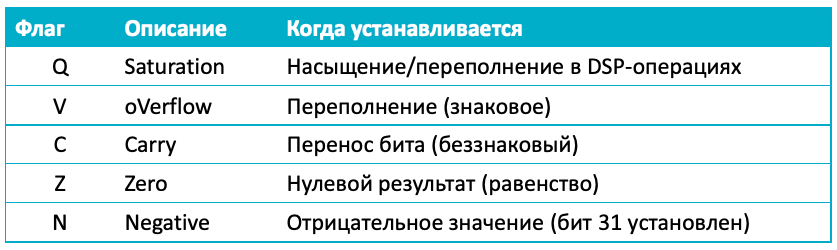

Условные флаги

Флаги расположены в регистре CPSR (current program status register)

Установка флагов

• Если команда ALU имеет суффикс ’S’, то флаги будут установлены в соответствии с результатом команды.

subs r1, r2, #1
lsls r1, r2, #5
cmp r2, #1

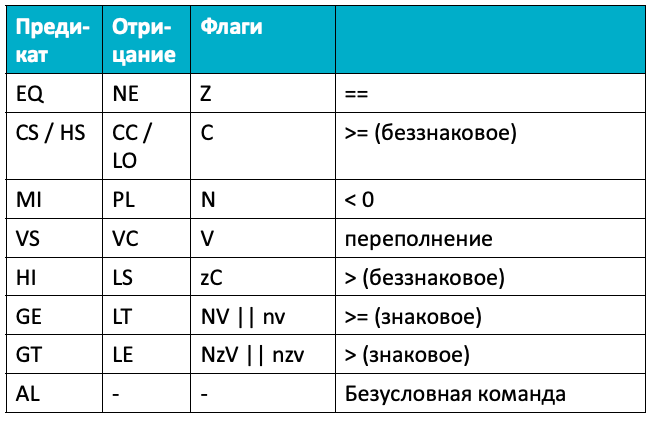

Коды условий

Условное выполнение

Почти все команды ARM могут быть записаны в условной форме. В этом случае условие приписывается после команды, и она будет выполнена, только если условие истинно.

addge r1, r1, r1


// вычисление модуля |r1 – r2|:
subs r1, r1, r2
rsblt r1, r1, #0


Модуль сдвига

• Второй аргумент ALU-команд может быть представлен в виде

ARG2 = R shift_op B, где


• R – регистр
• B – величина сдвига (0-31)
• shift_op – один из LSL, ASL, RSL, ROR или RRX

add r1, r1, r1 lsl #2 // r1 = r1 + r1 *4 = r1 * 5


Представление констант

Второй аргумент ALU-команд может быть также константой, которая кодируется 12 битами (8 бит значение, 4 бита величина сдвига):

CONST_32 = CONST_8 << (2 * N), 0 <= N < 16


• and r1, r1, #255
• and r1, r1, #510 // 510 = 255 << 1 – нечетный сдвиг
• and r1, r1, #0xff00ff00 // значение «шире» 8 бит
• and r1, r1, #0xff000000

Режимы процессора ARM

Команды работы с памятью

Команды загрузки/сохранения LDR / STR:

ldr r1, [r2, #+/-imm12]
ldr r1, [r2, r1, [r2, +/-r3, shift imm5]

// Примеры
ldr r1, [pc, #256]
ldr r1, [sp, r2, asl #2]
L1:
ldr r1, L1 + 248
ldr pc, [r1, r2, asl #2] // table-jump для switch

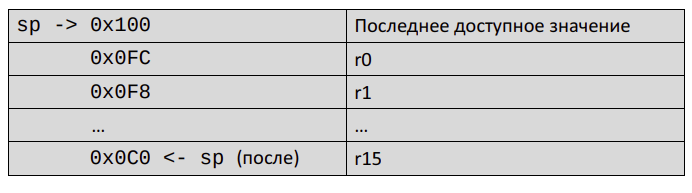

Команды работы со стеком

• Работа со стеком реализуется через команды stmdb/ldmia

push {r0 push {r0-r15} pop {r0 pop {r0-r15}
stmdb sp!, {r0, r15} ldmia sp!, {r0, r15}


Вызов функций

• Вызов функций выполняется при помощи команды bl – branch with link
• Текущее значение регистра pc сохраняется в регистре lr
• Возврат из функции выполняется с помощью команды bx lr

some_func:
    push {lr}
    …
    pop {pc} bx lr

bl some_func
some_func:
    bx lr


Конвейер современного ARM

• Cortex-A8
• Конвейер из 13 стадий
• 2 АЛУ устройства, 1 Load/Store, 1 Multiply
• Может выполнять до 2-х команд за такт
• Из них должно быть не более одной Load/Store и Multiply, причем умножение должно идти первым
• Cortex-A9: добавлено динамическое переупорядочение команд

Примеры описания времени выполнения команд на конвейере

• Этапы конвейера обознаются E1, E2, …, E5
• Перед началом каждого этапа команда может требовать готовности операндов в регистрах, а после – выдавать готовые операнды
• ADD r1, r2, r3
• r2, r3: требуются перед E2
• r1: после E2

Примеры описания времени выполнения команд на конвейере

• MOV r1, r2 asl #const
• r2: требуется перед E1
• r1: готов после E1
• Следствие 1: mov r2, r1; add r3, r2, r1 могут начать выполняться одновременно
• Следствие 2: add r1, r2, r3; mov r2, r1 (в обратном порядке) имеют задержку в 2 такта между командами

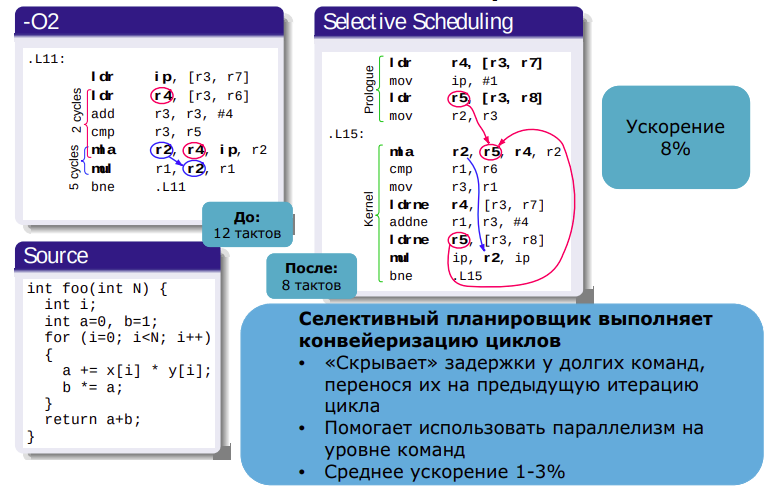

Селективный планировщик

Улучшения кодогенерации для ARM Advanced SIMD (NEON)

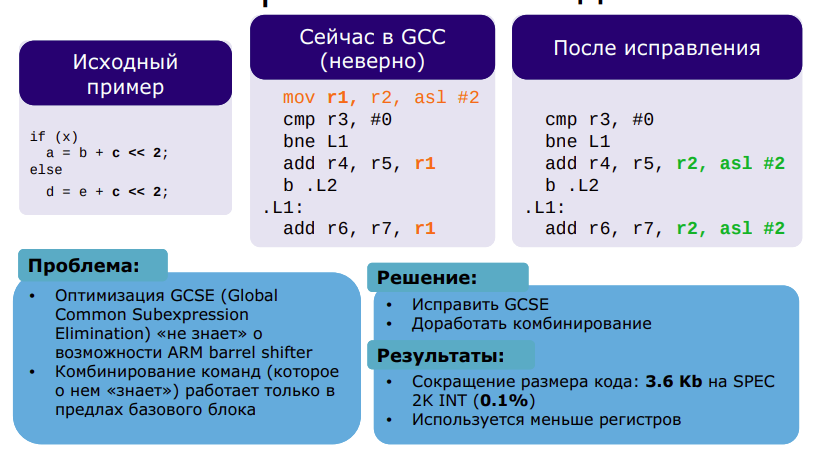

Улучшение оптимизации GCSE и комбинирования команд в GCC

RISC-V

• RISC-V - разработка Калифорнийского университета в Беркли.
• V - читается как "пять", пятая версия, получившая популярность.
• Идеи RISC, но открытая архитектура (x86 - только Intel, arm - нужно лицензирование).
• RISC-V International - фонд развития RISC-V.
• Февраль 2022 — Intel объявляет о том, что инвестирует 1 млрд $ в развитие RISC-V.
• Март 2022 — AMD размещает вакансии разработчиков RISC-V.
• По состоянию на 2022 год она насчитывает 2,400+ участников и ~300 компаний.
• Есть другие открытые архитектуры: Power, SPARC, openRISC.

Характеристики RISC-V

• RV32I означает архитектуру RISC-V, 32-разрядную
• I означает наличие целочисленной арифметики
• 47 базисных команд
• Эти команды фиксированной ширины по 32 бита.
• Это работа с памятью, арифметика, логика, работа с функциями.
• Архитектура поддерживает 32 32-битных регистра, архитектуру 64 бита (масштабирование очень важно), она будет называться RV64I.

Модульность RISC-V

• Базисная система команд может быть расширена. Возьмите только то, что вам нужно.
• M — целочисленное умножение и деление (RV32IM, то есть процессор, поддерживающий базисную RV32I и целочисленное умножение/деление);
• F, D — вычисления с плавающей точкой (F — float, D — double);
• A — атомарные операции с памятью (общая память);
• C — сжатые 16-битные инструкции (для устройств Интернета вещей (IoT));
• E — встраиваемые системы (например, только 16 регистров, это нужно для маломощных процессоров, в том числе для IoT (Internet of Things)).
